使用SC-GN980的过程中如何实现变量的线性变换设置

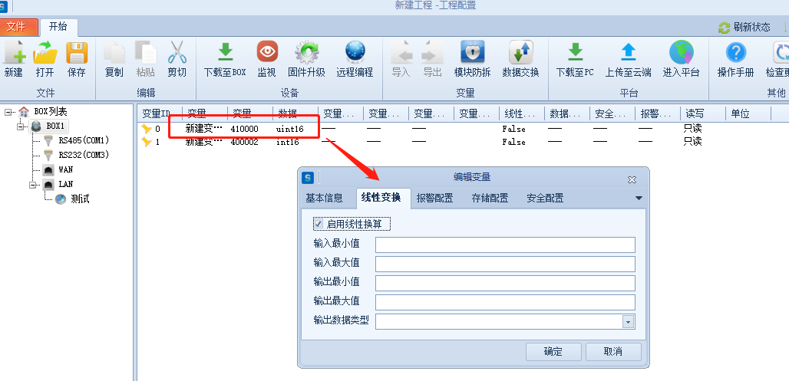

在我们添加变量时，有些变量需要线性变换，可参考本文的说明进行参数设置。

线性换算：根据输入最大值和输入最小值，输出最大值和输出最小值计算的公式来做线性换算（量程转换）

《一》

只有倍数关系：

输入最小值、输出最小值均设置为0，输出最大值/输入最大值则等于变换倍数

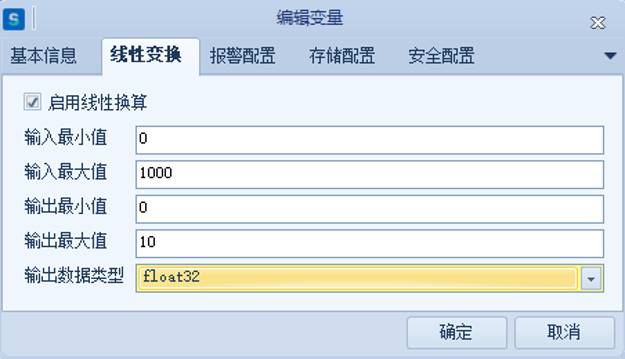

举例：现场读取的数据是 0~1000，对应的是 0~10，那么线性换算的设置为如下：

《二》

原理介绍：

采用两点确定一条直线的数学原理:Y=kX+b,其中k为斜率（可以理解为倍数），b为截距（可以理解为起始值）

设定输入最小值为X2,输出最小值为Y2，输入最大值为X1，输出最大值Y1.

则其关系如下：k=(Y1-Y2)/（X1-X2）

              b=(X1Y2-X2Y1)/（X1-X2）

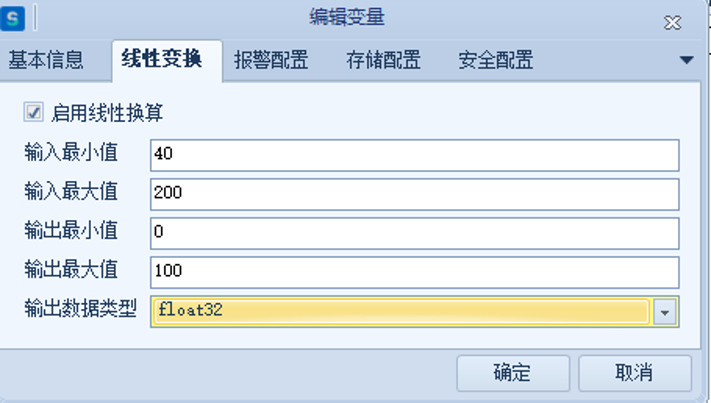

举例：现场读取的数据是 40~200，对应的是 0~100，那么线性换算的设置为如下：
