SC-WE824 WIFI串口服务器的应用模式

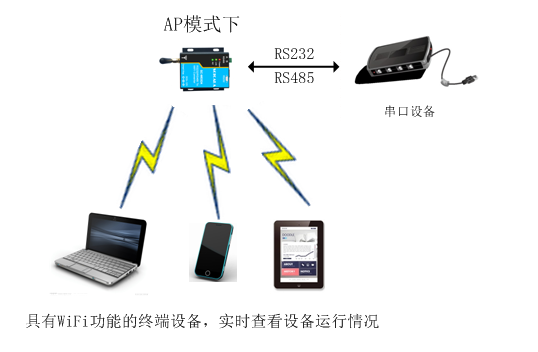

AP 应用模式

WIFI 串口服务器作为一个 AP 使用，其它 WIFI 串口服务器及电脑都可以作为 STA 连到这个 WIFI 串口服务器上，同时它也可以通过 UART 或GPIO 接口连到用户设备，如图所示：

AP模式

STA 应用模式

SC-WE824 串口服务器作为 STA 连接到其它 AP（如局域网中的路由）上，组成一个无线网络。所有的 STA 都以该 AP 作为无线网络的中心，STA 之间的相互通信都通过 AP 转发完成，如图所示：

STA模式

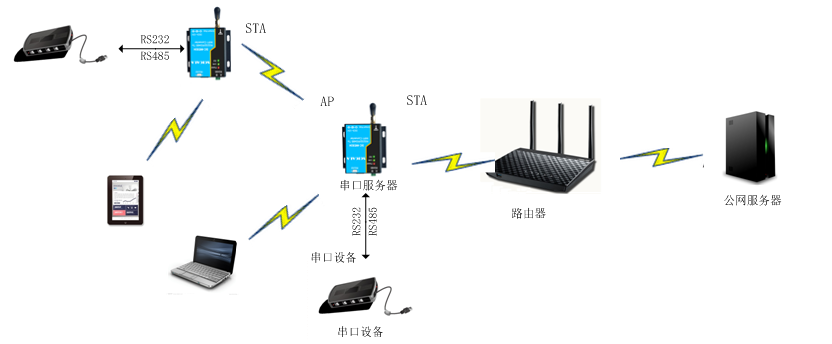

AP+STA 应用模式

SC-WE824 串口服务器可同时支持一个 AP 接口，一个 STA 接口。开启 AP+STA 功能后，STA 和AP 接口同时可用。串口服务器的 STA 接口与路由器相连，并通过 TCPB 与网络中的服务器相连；同时 AP 接口可以被手机/PAD 等连接（通过 TCPA 连接）。如此，网络中的服务器 TCP Server、手机/PAD 等都可以对SC-WE824 串口服务器所连接串口设备进行控制或者对串口服务器本身参数进行设置，如图17所示：

AP+STA模式

通过 AP+STA 功能，可以很方便的利用手机/PAD 等手执设备对用户设备进行监控，而不改变其原来的网络设置

通过 AP+STA 功能可以很方便的通过无线方式对串口服务器进行设置，解决了以前串口服务器在 STA 时只能通过串口进行设置的问题。
