SC-R1602
产品详情
一、产品特点
1、16路数字量输入：
支持无源开关量节点（干节点）和有源电平（湿节点）。有源电平范围如下：
| Signal type | ON | OFF |
| NPN | 10-30V | 0-3V |
| PNP | 0-3V | 10-30V |
2、支持频率测量：0.3-150Hz；支持电平变化计数功能(协议可控制启动停止计数以及清除计数)。
3、8路数字量输出，可外扩最多8路DO输出，扩展卡信息如下：
|
Extended type |
说明 | 备注 |
| SC-R1602-D8R | 8路继电器输出 |
具体参数参考扩展卡规格书 |
| SC-R1602-D8T | 8路TTL电平输出 | |
| SC-R1602-D8N | 8路NPN型信号输出 | |
| SC-R1602-D8P | 8路PNP型信号输出 |
注：支持客户定制扩展功能
4、8路模拟量输入，可外扩最多8路AI模拟量有样通道，扩展卡信息如下：
| Extended type | 说明 | 备注 |
| SC-R1602-A8I |
8路4-20mA电流信号 |
具体参数参考扩展卡规格书
|
| SC-R1602-A8V |
8路0-5V电压信号 |
|
| SC-R1602-A8T | 8路热电偶 | |
| SC-R1602-A8P | 8路PT100温度 |
注：支持客户定制扩展功能
5、支持网口LAN、RS485、GPRS（移动场景数据采集）通信方式。
6、支持Modbus TCP、Modbus RTU、SC_Cloud、Modbus Getway、UART to (GPRS)DTU。

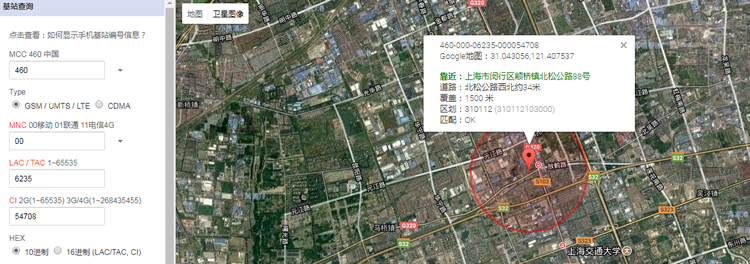

7、支持卫星定位(GPS+BDS)、LBS通信基站定位（适合室内定位）。
8、支持网口LAN和GPRS访问RS485口功能，方便现场设备布线（只需要一台设备接入网络其他Modbus RTU Slave采用RS485级联即可）。
9、支持一键恢复出厂默认参数。
10、免费配备SC-WN Config Tool和SC-GPRS Config Tool 管理软件，支持霜蝉云平台数据通信，远程配置功能。
11、支持局域网管理设备功能，可搜索到局域网内的有设备。
12、支持DSN、DHCP、TCP_Server TCP_Client、心跳包、注册包等功能。

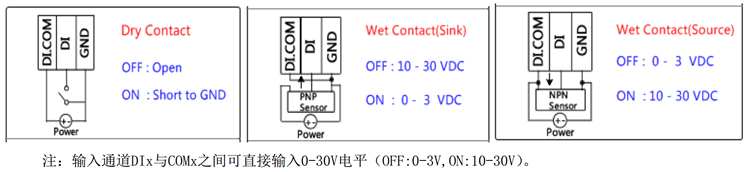

二、接口说明
1、配置工具
三、传输模式

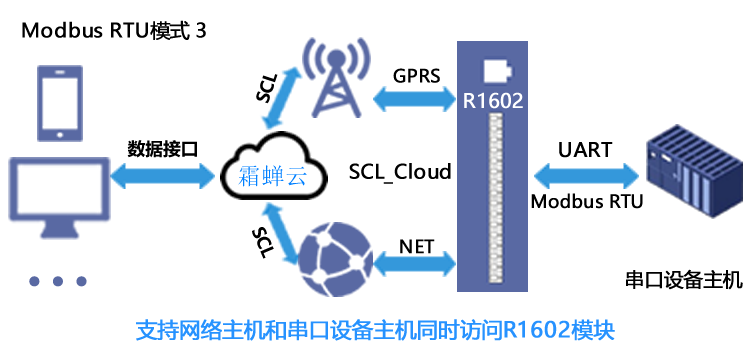

1、Modbus RTU模式

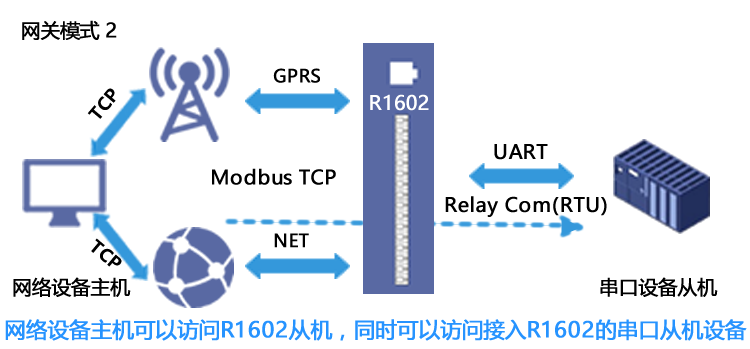

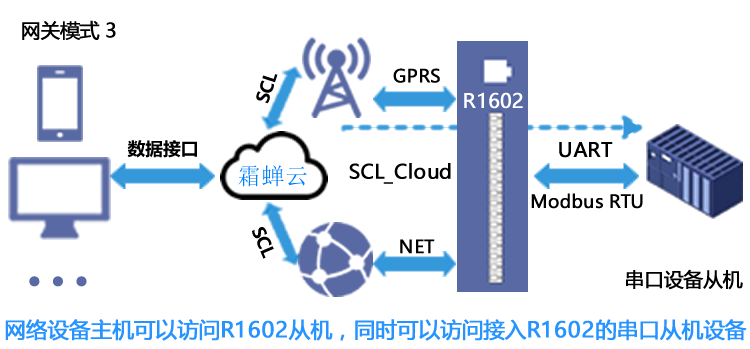

2、网关模式

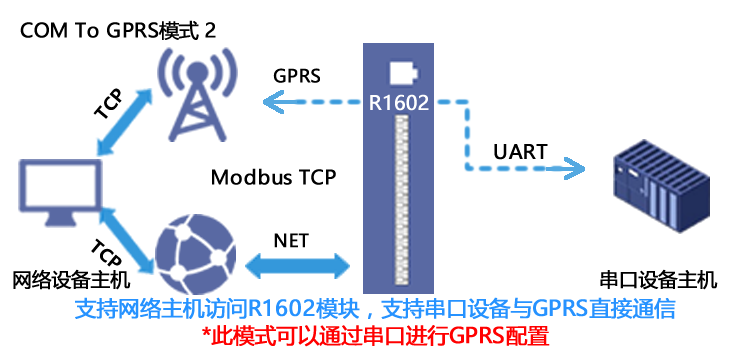

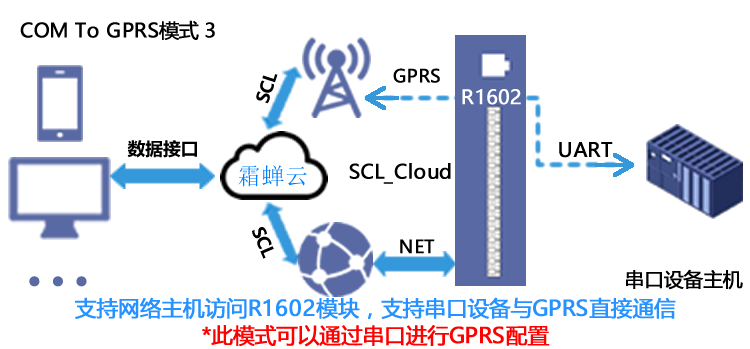

3、COM TO GPRS模式
四、功能介绍
1、16路数字信号输入：
2、8路数字信号输出：
3、8路模拟信号采集：

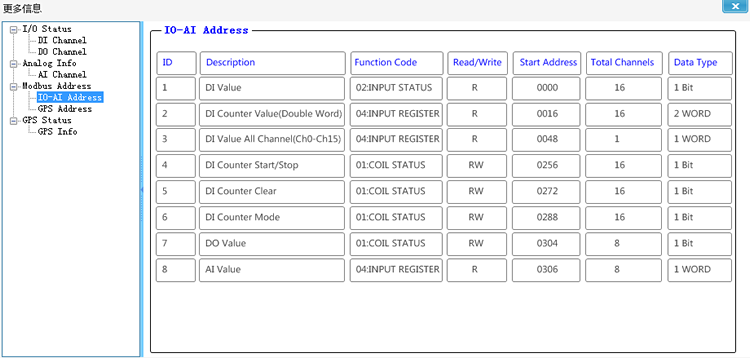

4、Modbus 寄存器分配

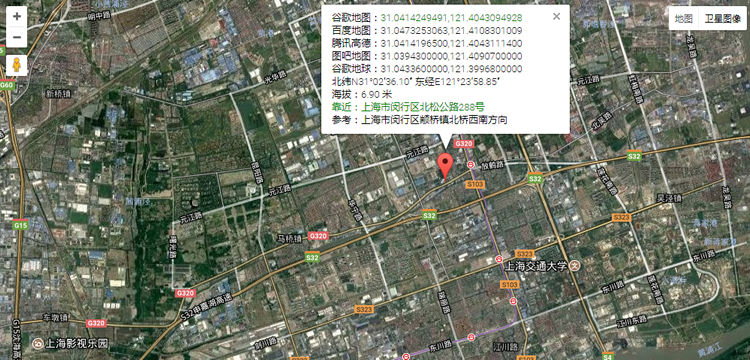

5、定位信息读取（Modbus）

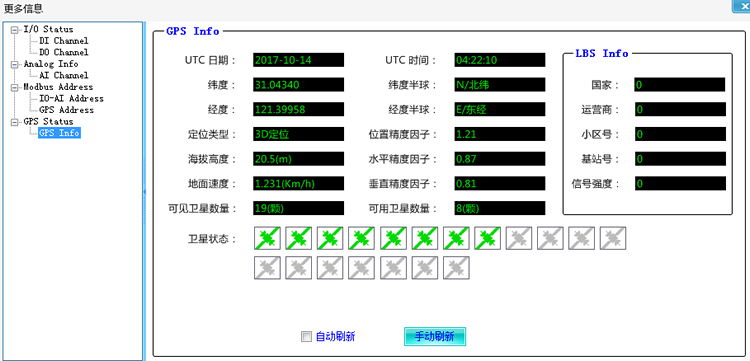

6、GPS状态信息：
